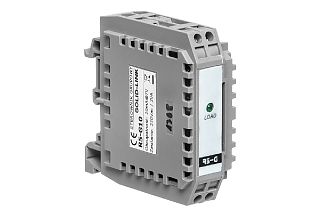

Sterowniki R5-G/R5-P

Opis produktu:

Sterowniki R5-G/R5-P przeznaczone są do regulacji mocy rezystancyjnych lub lub rezystancyjno-indukcyjnych odbiorników energii elektrycznej za pośrednictwem przekaźników półprzewodnikowych SSR.
Sterownik R5-G realizuje regulację grupową i wymaga przekaźników z załączaniem w zerze, np. z serii SO8 lub SO9.
Sterownik R5-P realizuje regulację fazową we współpracy z przekaźnikami z załączaniem w dowolnej chwili (random), np. z serii SC7 lub SO7.
Sterowniki R5 posiadają uniwersalne wejście, tzn. mogą być sterowane różnymi sygnałami wejściowymi: 0-5 V, 0-10 V, 0-20 mA, 4-20 mA. Rodzaj sygnału sterującego wybiera się przełącznikami DIP, które znajdują się w środku sterownika. Dostęp do przełączników konfiguracyjnych możliwy jest po zdjęciu osłony obudowy. Możliwa jest regulacja z zewnętrznego potencjometru 10 kohm. Jeden koniec potencjometru podłącza się do zacisku "H" sterownika, gdzie wyprowadzono napięcie +5 V.
Sterowniki R5-P posiadają funkcję soft-startu a w sterownikach R5-G można wybrać cykl szybki (T=0,5 s) lub cykl wolny (T=2,5 s).



Szczegółowe informacje i parametry:

Sygnał wejściowy:
-ciągły

-regulacja z potencjometru

0-5 V (10 V) - impedancja wejściowa 10 kohm (20 kohm)
0 (4)-20 mA - impedancja wejściowa 250 ohm
potencjometr 10 kohm
Obciążalność wyjścia   zgodnie z charakterystyką obciążalności
Okres impulsowania
(dla regulacji grupowej)
fimax=1,0 Hz (T=Twył=0,5 s) - cykl szybki
fimax=0,2 Hz (T=Twył=2,5 s) - cykl wolny
Napięcie zasilające
195...230...253 VAC
340...400...440 VAC
Częstotliwość napięcia
zasilającego
50 Hz
Moc pobierana przez układ <2,5 VA
Wilgotność względna powietrza 25...85%
Temperatura pracy 0...50oC
Temperatura składowania -25...70oC
Stopień ochrony obudowy IP20 wg PN-EN 60529
Spełnia wymagania normy PN-EN 60947
Wymiary gabarytowe 23 x 62 x 63 mm
Masa 67 g
